測試氣路及原理—差壓式

關鍵詞：差壓檢漏儀、氣密儀、差壓法檢測儀、試漏儀

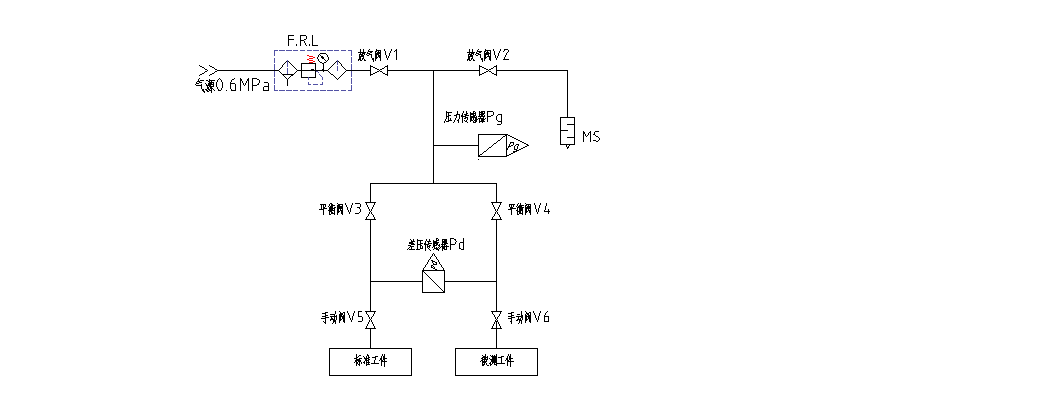

儀器以差壓傳感器為感壓元件，通過向被測物（產品）內部充入規定壓力的壓縮空氣或氮?dú)?，根?jù)其內部壓力的變化從而檢測出被測物是否存在泄漏及泄漏的大小。首先氣密檢漏儀向標準品或標準端與被測物同時充入調壓后的氣體，然后停止充氣進行保壓，保壓過程中通過高靈敏度差壓傳感器，感測出被測物側相對標準品側因泄漏導致的壓力差，即被測物與標準品之間的差壓。系統工作流程如下：

F.L.R— —減壓過濾裝置；

V1— —充氣閥；

V2— —放氣閥；

V3、V4— —平衡閥；

V5、V6— —手動閥；

Pg — —壓力變送器器；

Pd — —差壓變送器；

MS— —消聲器；

1、先打開V1、V3、V4閥進行加壓行程，對工件進行充氣，設定充氣時間需保證工件內壓力飽和，充氣時間結束，進氣閥關閉，進入平衡1保壓檢大漏；

2、平衡1階段，平衡氣流，檢測大泄漏，無大泄漏儀器關閉平衡閥（V3、V4）進入平衡2測試階段，否則報警提示，并打開放氣閥(V2)，將工件內部氣體排出；

3、平衡2階段，被測端與標準端被封隔成兩個獨立的氣室，儀器及工件內部氣流進一步平衡同時檢測小泄漏，無超量程則進入測試階段，否則提示超量程并打開放氣閥排氣 ；

4、測試階段，檢測微小泄漏，給出檢測結果，輸出檢測合格與否信號，此流程結束后打開放氣閥排氣。
